一、產品概述

GCK系列低壓抽出式成套開關設備(以下簡稱裝置)是組裝式的型配電裝置，適用于交流50Hz，額定工作電壓380V及以下的三相四線或三相五線系統，作為動力中心(PC)或者控制中心(MCC)的電力系統配電設備的電能轉換、分配電、無功功率補償、電能計量、照明及電動機集中控制之用，還可與程序控制器和微處理器組成供配電自動控制系統。

本產品符合：IEC60439《低壓成套開關設備和控制設備第1部分：型式試驗和部分型式試驗成套設備》；GB/T7251《低壓成套開關設備和控制設備第1部分：型式試驗和部分型式試驗成套設備》。

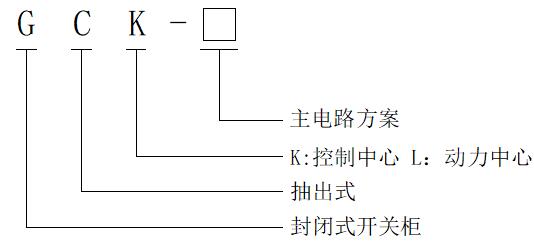

二、產品型號及含義

三、正常使用條件

1.環境溫度：高溫+40℃，低溫度-5℃，24h內的平均溫度不得高于+35℃；

2.海拔高度：≤2000m，戶內安裝使用；

3.環境相對濕度：高溫度為+40℃時，不得超過50％；在較低溫度時，允許有較大的相對濕度。例如：+20℃時相對濕度為90％，但考慮到因溫度的變化，有可能會偶爾產生適度的凝露。

4.設備安裝時與垂直面的傾斜度不超過5°。

5.設備應安裝在沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

注：如果上述條件不能滿足時，請與本公司溝通協商。

四、主要技術參數

開關設備主要技術參數

五、結構特點

●GCK的基本框架為組合裝配式結構，柜架的全部結構件都經過鍍鋅，噴塑處理，通過螺釘緊固互相連接成基本柜架，根據需要配置門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的控制中心柜，本柜結構有下列特點。

●柜架

○柜架采用C型材組裝形成，柜架零件及配套零件由本公司配套供貨，保證柜休的精度和質量；

○零部件的成型尺寸，開孔尺寸，設備間隔采用模數化(模數E—20mm,下同)；

○內部結構采用鍍鋅處理；

○柜體頂蓋為可折卸式，拆掉頂蓋可以看到柜頂的四角裝有吊環，用于起吊和裝運；

○外部經磷化處理，然后采用靜電環氧粉末噴涂；

○柜架分成母線室、功能單元室、電纜室三個相互隔離區間，有效防止事故擴散和便于帶電維修。

●功能單元(抽屜部分)

○功能單元：饋電單元、電動機單元、公用電源單元。

○抽屜單元高度模數為200mm，分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流630A以下。

○每臺MCC 柜多能安裝9個一單元的抽屜或18個1/2單元的抽屜；

○隔室的門板由主開關的操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能抽出；

○主開關的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可進行電器設備的維修。○功能單元背面具有主電路進出線插頭、輔助電路二次插頭及接地捅頭；

○接地插頭使抽屜件分離試驗連接位置時，保證了保護電路的連續性；

○功能單元隔護采用金屬隔板隔開；

○隔室中的活門，隨著抽屜的推進和拉開自動打開和封閉，使之在隔室中不會觸及垂直母線；

○抽屜單元采用旋轉式推進機構，具有二位置功能，操作簡單可靠；

○抽屜操作機構說明： CJ—5抽屜推進機構(以下簡稱機構)是采用螺旋軌跡沿定位什運動方式，實現功能單元推進和抽出，在功能單元推進和抽出過程中，實現三位置顯示和機械聯鎖并配有微動開關，試驗位置時可進行電氣聯鎖，避免造成人身或設備事故，符合國家和行業相關標準。本產品體積小、安裝方式靈活，性能可靠。

●母線系統

○垂直母線采用聚碳酸脂工程塑料外殼封閉。

○GCK母線系統采用三相四線制、三相五線制；水平母線裝于柜頂，N線、PE 線既可以裝于柜頂，也可以裝于柜下部。

三相水平母線采用銅母線，機械強度高、散熱性好。開關設備水平銅母排選用（見表）

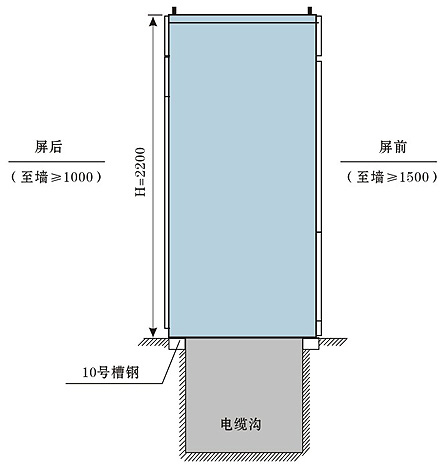

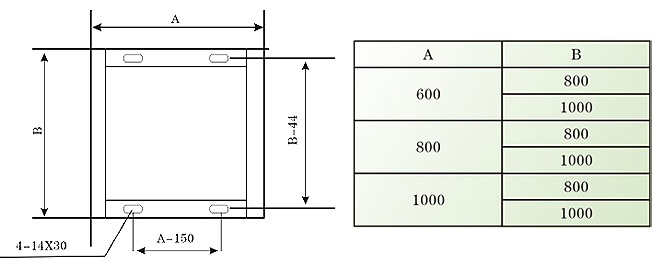

●安裝示意圖

六、訂貨須知

1.一次接線方案圖和一次接線方案排列圖；

2.二次回路原理圖、接線圖、端子接線圖；

3.一、二次設備清單；

4.開關柜平面布置圖；

5.備品備件和設備特殊使用條件請與本公司協商。

注：如有特殊要求，請訂貨時予以說明

由于技術不斷更新，產品規格和配置如有變化，請以實際供貨為準。
